Pico Fighting Board V2 (PC / Nintendo Switch / PS3 / PS4)

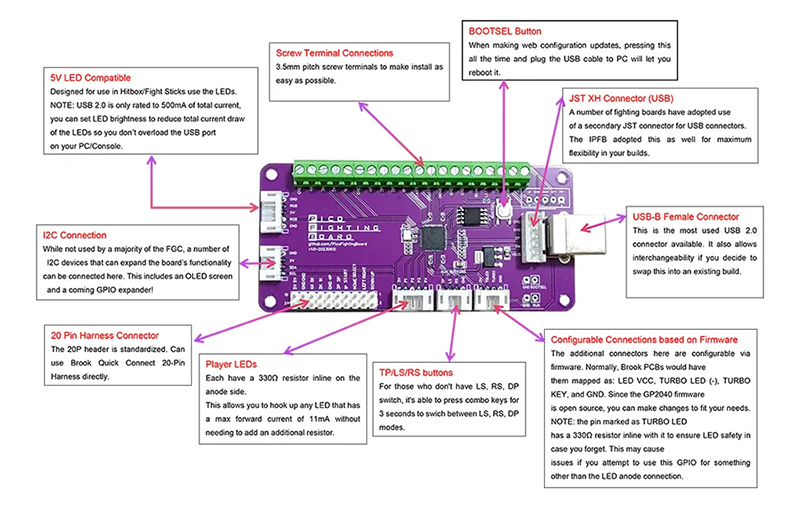

Das PBFB wurde absichtlich mit den gleichen Abmessungen und der gleichen Steckeranordnung wie die beliebten Brook Fighting Boards und das Akishop PS360+ entwickelt. Dies gewährleistet eine nahtlose Integration in Fight Sticks, Hitboxen und Systeme, die üblicherweise in der FGC verwendet werden, und folgt der Standard-Verkabelung und Verbindungen, die in den letzten zehn Jahren angenommen wurden. Alle Anschlüsse sind JST PH, mit Ausnahme der 20-poligen Stiftleiste, die einen zweireihigen Stecker mit 2,54 mm Abstand verwendet. Außerdem befindet sich hinter dem USB-B-Stecker ein JST XH-Anschluss für einen alternativen USB-Kabelanschluss. Die Platine enthält zahlreiche Durchkontaktierungen, um die Impedanz der Massefläche zwischen der oberen und unteren Schicht zu minimieren.

Das PBFB wird von der beeindruckenden GP2040-CE Open Source Firmware betrieben, die von @TheTrain betreut wird. Aktuelle Firmware-Details, Verwendung und Änderungen finden Sie unter https://gp2040-ce.info Die Seite wird regelmäßig aktualisiert, so dass ich empfehle, sie selbst zu überprüfen, da die Informationen hier innerhalb weniger Stunden veraltet sein können.

Hauptmerkmale

• Firmware-Unterstützung für PC, MiSTer, Android, Nintendo Switch, PlayStation 3 und PlayStation 4 Legacy-Modus.
• Ein exzellenter Web-Konfigurator ermöglicht das Anpassen von Einstellungen, das Zuweisen von Pins und mehr.
• Unterstützung für indizierbare RGB-LEDs über einen speziellen Anschluss am PBFB.
• Weniger als 1 ms LAG.

WICHTIG

• Für PS4-Unterstützung, verwenden Sie DS4-buttons oder einen kompatiblen USB-Dongle wie MayFlash MagicBoots v1.1 oder PXN N5.
• Keine native PS5-Unterstützung; verwenden Sie den erwähnten Dongle für ältere PS4-Controller in Spielen wie Street Fighter 6, Mortal Kombat 11, etc.
• Xbox-Konsolen können nicht nativ gesteuert werden. MayFlash Magicboots 360 und Series USB-Konverter funktionieren nicht.
• RP2040 Advanced Breakout Board und GP2040-CE Firmware sind nicht kompatibel mit Brook UP5 für PS5.
• Aufgrund des Open-Source-Charakters entwickelt sich die GP2040-CE-Firmware weiter; begrenzter Support von Arcade Express; wir empfehlen, die Open Stick-Community im Discord zu kontaktieren, um Probleme zu lösen. Die offizielle Dokumentation finden Sie unter https://gp2040-ce.info/. Wenn Sie sich mit Open-Source oder DIY nicht wohl fühlen, sollten Sie Brook-Lösungen in Betracht ziehen.

Verkabelung

Brooks Kabel sind 100% kompatibel mit dem Pico Fighting Board. Die Auswahl an Kabeln von Arcade Express finden Sie unter den folgenden Links:

• OFFIZIELLES BROOK FIGHTING BOARD KABEL 20-PIN KABELBAUM FÜR JOYSTICK-TASTEN
• 20 PIN KABEL JOYSTICK KABELBAUM FÜR JOYSTICK TASTEN KOMPATIBEL BROOK UNIVERSAL FIGHTING BOARD
• DP/LS/RS SCHALTERTASTEN KABELBAUM FÜR BROOK UNIVERSAL BOARD
• 4-PIN L3/R3/TOUCHPAD TASTEN KABELBAUM FÜR BROOK UNIVERSAL FIGHTING BOARD

Einbau

1. Wenn Sie den Turbo verwenden, müssen Sie die Pins für den Turbo-button und die Turbo-LED einstellen.
2. Wenn Sie RGB-LEDs verwenden, müssen Sie die Einstellung der RGB-Datenpins überprüfen.
3. Wenn Sie einen OLED-Bildschirm verwenden, müssen Sie die SDA/SCL-Pin-Einstellungen überprüfen.

aktualisieren

1. Halten Sie die Starttaste gedrückt und schließen Sie Ihre Platine an den Computer an.
2. Klicken Sie auf diesen Link, um die WebUI für Ihr PCB zu öffnen: http://192.168.7.1/

Eigenschaften

• Standard-Verdrahtungsoptionen über Schraubklemmen oder eine 20-polige Stiftleiste (kompatibel mit Brook)
• 4-polige Stiftleiste für TP/LS/RS-buttons (kompatibel mit Brook)
• 5-polige Stiftleiste für LEDs (kompatibel mit Brook)
• Wählbare Eingangsmodi: XInput, DirectInput, Nintendo Switch
• Unterstützte Plattformen: PC, Raspberry Pi, MiSTer, Android, Nintendo Switch, PS3, PS4 (Legacy-Controller-Unterstützung)
• Standardabfragerate von 1000 Hz / 1 ms in allen Eingabemodi
• Eingabe-Latenzzeit von weniger als 1 ms
• Links/Rechts-Stick-Emulation über D-Pad-Eingänge
• Entfernen Sie die 8-Minuten-Zeitüberschreitung auf der PS4
• SOCD-Reiniger
• Turbo-Unterstützung
• USB-Firmware-Aktualisierung
• PS4 Touchpad-Simulator
