Generador Scanlines SLG3000 V2 Arcadeforge

En los juegos modernos, la falta de scanlines no es un problema, pero en los juegos retro con sus gráficos basados en píxeles, las scanlines son de vital importancia. Sirven para que la imagen se vea más nítida, dando más claridad a las imágenes 2D. Obtener este tipo de imágenes en un televisor LCD / TFT era, hasta hace poco, imposible ya que las líneas de escaneo / scanlines son una parte integral de cómo funciona la tecnología CRT.

El objetivo de la placa SLG3000 V2 es generar scanlines como los de los antiguos televisores CRT en resoluciones VGA 640 x 480 / 800 x 600 en pantallas CRT, LCD ,TFT o Plasmas. El generador de scanlines SLG3000 admite cualquier imagen que sea VGA a 31Khz o superior. Esto incluye sistemas de videojuegos como la Dreamcast, XBox360 o PCs de emulación con una tarjeta gráfica estándar.

¿Cómo conectar nuestras consolas clásicas a la SLG3000?

En el caso de que queramos conectar una consola clásica como la Megadrive/Genesis, Super Nintendo, Playstation 1, Sega Saturn o cualquier consola a 240p 15khz RGB de salida, recomendamos conectar un escalador CGA a VGA como el GBS8200 si queremos conseguir una imagen de buena calidad. Si conectamos la consola directamente a una TV moderna, sin escalador de por medio, veremos una imagen bastante borrosa y con muy poca calidad. En este caso, el orden de conexión sería: Consola -  Escalador GBS8200 - SLG3000 - TV.

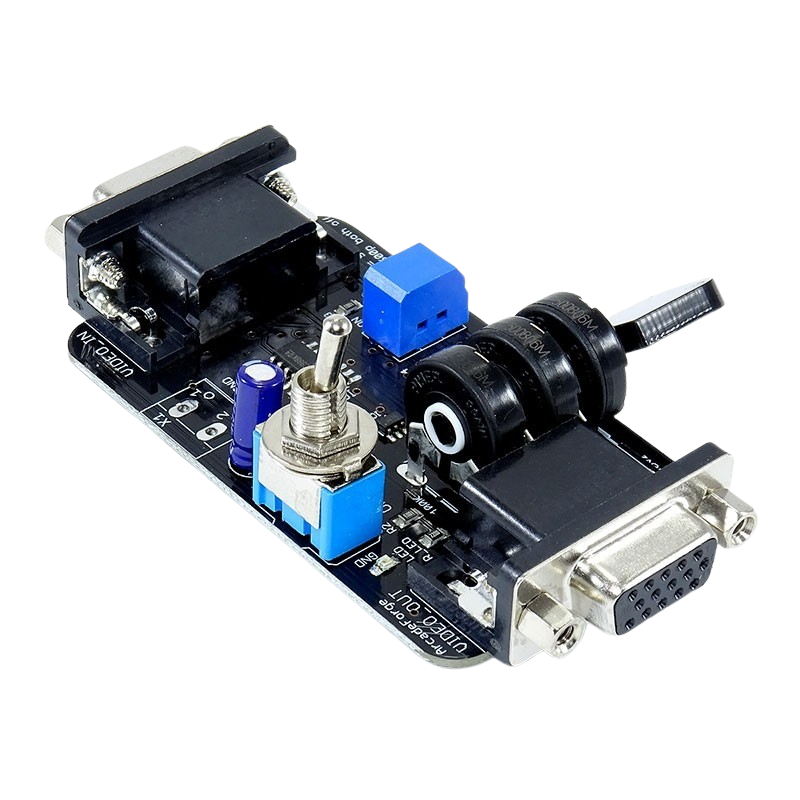

La placa SLG3000 cuenta con una entrada y salida VGA a través de las cuales conectaremos nuestra consola clásica a la TV. Para ello necesitaremos que nuestro monitor disponga de una entrada VGA. En el caso de que nuestra TV solamente tenga entrada DVI / HDMI deberemos utilizar un adaptador VGA a DVI / HDMI.

El generador de scanlines SLG3000 es Plug & Play y no necesita ninguna fuente de alimentación externa. Con conectarlo simplemente a la entrada y salida VGA ya tendríamos la plaquita en marcha. La placa cuenta además con un potenciómetro para ajustar la densidad de las scanlines progresivamente y 2 interruptores DIP para ajustar la polaridad de las mismas. Además, el generador posee un interruptor de apagado y encendido.

En el siguiente LINK hemos incluido un manual en inglés explicando posibles configuraciones y toda la información necesaria para un correcto funcionamiento de la placa SLG3000.

Características

• Fabricado en Alemania por Arcadeforge
• No se necesita fuente de alimentación externa
• 2 conectores VGA hembra
• Configuración DIP para líneas pares e impares
• Configuración DIP para diferentes resoluciones
• Ajuste progresivo de scanlines a través de potenciometro
• MANUAL
